Як підібрати вимикач АВМ
Вибір вимикача АВМ-4 та АВМ-10
Трифазні автоматичні вимикачі АВМ-4 та АВМ-10 виконують захист електроустановок від перевантажень по напрузі, струму КЗ. Бувають викочування і стаціонарного типів, селективні і не селективні.
Розглянемо габарити даних пристроїв. Автоматичні вимикачі АВМ-4 та АВМ-10 мають загальні габаритно-настановні розміри і повністю взаємозамінні.
Діапазон регулювань АВМ-4 по тепловий захист – 160А, 200А, 250А, 320А, 400А.
Діапазон регулювань АВМ-10 за тепловий захист – 500А, 630А, 750А, 800А, 1000А.
Регулювання виконується на кожній фазі по-окремо за допомогою повзунка (рис.1.)
Діапазон регулювань вимикачів АВМ-4 та АВМ-10 залежить від кількості витків силовий мідно-луженной шини.
Для прикладу: вимикач АВМ-4 при максимальній налаштування по тепловому захисту 400А має 4 витка.
Вимикач АВМ-10 при максимальній налаштування по тепловому захисту 1000А має 1 виток. (рис.2)
Варто відзначити, що при потребі, можна зробити заміну вимикача АВМ-4 400А на вимикач АВМ-10 630А і вище без переробки посадочних місць і осередки.

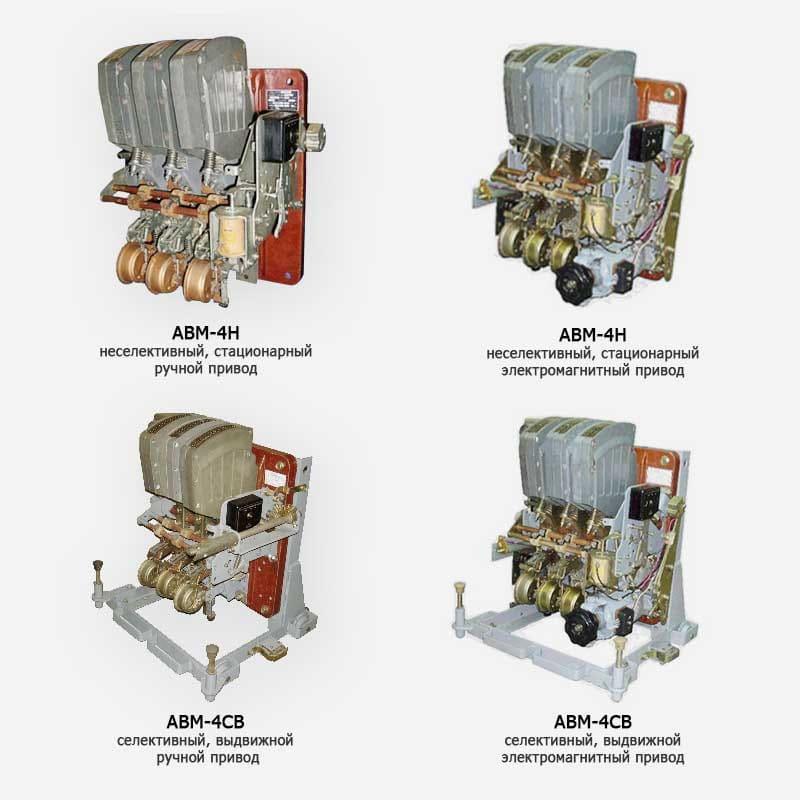

Автоматичні вимикачі АВМ-4 та АВМ-10 можуть мати 2 типу виконання по кріпленню:
- стаціонарне (кріпиться гвинтами в шафі, ввідні шини кріпляться через болтове з'єднання)
- викочувальне / висувне (автомат встановлений на візок з коліщатками і вкочується в клітинку. Підключення відбувається з допомогою входження втичних контактів вимикача у відповідні шини)
Вимикачі АВМ можуть працювати в ланцюгах 500В 50Гц змінним напруга 400В і при постійному напрузі.
У комплектацію може входити незалежний розчіплювач і електромагнітний привід (електродвигун) Рис.3
Схема взводу вимикачів АВМ:
При взводі вимикача АВМ відбувається, першочергове, замикання дугогасильних контактів. Даний механізм дозволяє погасити дугу при зіткненні рухомого і нерухомого контакту і тим самим зменшити знос силових контактів. Самі дугогасильні контакти мають невисоку вартість і можуть бути з часом замінені. Дані контакти, як і будь-яке інше обладнання для ремонту АВМ, Ви можете придбати в нашій компанії.
Другим етапом йде замикання силових контактів, через які проходить основна струмова навантаження. (малюнок 4)
Варто пам'ятати, що при введення в експлуатацію автоматів АВМ має бути зруйнований:
- рівномірне прилягання дугогасильних контактів і силових (площа контакту)
- одночасне прилягання дугогасильних контактів (всіх 3 фаз)
- одночасне прилягання контактів силових (всіх 3 фаз)
При відвантаженні вимикачів АВМ, наша компанія виробляє ці налаштування, а також перевіряє працездатність всієї електричної частини (спрацьовування незалежного розчеплювача, робота електродвигуна, спрацьовування теплового і електромагнітного захисту)
Пам'ятайте, запорука успіху надійного захисту Вашого обладнання від перевантажень і КЗ, а так само довговічність роботи вимикача починається з правильного налаштування і коректної працездатності автоматів АВМ. Ми маємо досвід роботи з вимикачами АВМ більше 15 років. При постачанні нашого обладнання, вимикач варто тільки під'єднати у клітинці, а всю роботу з передпродажної підготовки та настроювання ми беремо на себе.
