Як підібрати пускач ПМЛ

Вибір пускача ПМЛ

 Пускачі ПМЛ застосовуються в ланцюгах управління низьковольтним обладнанням для дистанційного пуску, шляхом підключення до мережі електрообладнання. Пускача постовляются в зборі з додатковими елементами, а так само можуть доукомплектовуватися при необхідності. Вони зазвичай працюють у режимі АС1, АС3 і используюстя для пуску-стопа і реверсування електродвигунів. Для самостійного підбору даного апарату необходио знати ампераж і тип котушки напруги або звернутися до наших фахівців, які допоможуть у виборі магнітного пускача ПМЛ.

Завжди маємо в наявності на складі магнітні пускачі:

Для того, щоб підібрати пускач ПМЛ, варто визначити, з чого складається сам пускач ПМЛ.

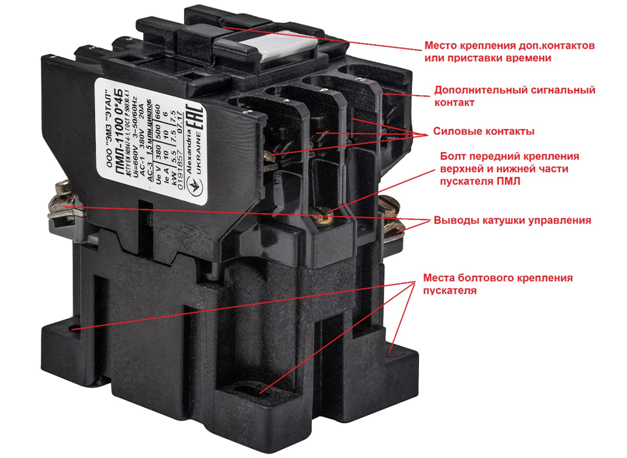

Пускачі ПМЛ складаються з:

Основа:

- блок-контактів, 6 нерухомих і 3 рухомих контакту (верхня частина пускача). Контакти мають срібні напайки для збільшення зносостійкості.

- магнітопровід з котушкою управління (нижня частина пускача)

Додаткове обладнання:

- теплове реле РТЛ, служить для захисту електрообладнання від перевантажень. Реле РТЛ мають діапазони регулювань в залежності від моделі. Можуть комплектуватися приставкою КРЛ, що виконує функцію додаткового контакту

- корпус (має ступінь захисту IP54, використовується для захисту обладнання від вологи, пилу)

- реверсивність (об'єднання двох пускачів однакового габариту з допомогою електричної обв'язки проводами і встановленою між ними мехблокировки. Мехблокировка захищає конструкцію від можливого одночасного включення двох пускачів в ланцюзі)

- приставка ПКЛ (виконує функцію додаткових контактів). Відрізняються між собою кількістю відкритих і закритих контактів. Максимальна кількість контактів – 4шт. у приставці.

Пускачі ПМЛ мають у своєму найменуванні 4 послідовні цифри, які мають свою розшифровку. Давайте розглянемо її нижче:

пускач ПМЛ – ADCD

A. Умовне позначення номінального струму головних контактів пускача:

    • 1 - 10А, при наявності літери Д -16А
    • 2 - 25А
    • 3 - 40А
    • 4 - 63А, при наявності в позначенні літери Д - 80А
    • 5 - 125А
    • 6 - 160А
    • 7 - 250А
    • 8 – 400А
  1. Умовне обозначеие виконання пускачів за призначенням і наявності теплового реле:
    • 1 – пускач нереверсивний, теплове реле РТЛ в комплект не входить
    • 2 – пускач нереверсивний з тепловим реле РТЛ
    • 5 – реверсивний пускач без теплового реле РТЛ з механічним блокуванням для пускачів зі ступенем захисту ІР00 і ІР20. З електричним і механічним блокуванням для пускачів ступеня захисту ІР40 і ІР54
    • 6 – реверсивний пускач з тепловим реле РТЛ з електричної і механічної блокуваннями в комплекті
    • 7 – пускач зі схемою включення «зірка-трикутник».
  2. Позначення пускача за ступенем захисту та наявності кнопок і сигнальних ламп.
    • 0 – ступінь захисту ІР00;
    • 1 – ступінь захисту ІР54 без кнопок на захисному корпусі (для пускачів без теплового реле) або з кнопкою "Реле" (для пускачів ПМЛ з тепловим реле РТЛ)
    • 2 – ступінь захисту ІР54 з кнопками управління Пуск і Стоп на захисному корпусі
    • 3 – ступінь захисту ІР54 з кнопками управління Пуск, Стоп і сигнальним ламповим індикатором;
    • 4 – ступінь захисту корпусу ІР40 без кнопок управління
    • 6 – ступінь захисту ІР20. (Сальники на контактних затискачах)
  3. Условное обозначение пускателя количества и типа вспомогательных контактов
    • У пускателей на номинальный ток  10-16-25А
    • 0 - 1 контакт 1з нормально замкнутый
    • 1 - 1 контакт 1р нормально открытый.

Буква (М) –возможность крепления пускателя к Din рейке и монтажной панели.

Буквенное обозначение климатического исполнения

    • О Для всех макроклиматических районов на суше, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение)
    • ОМ Для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания

Відповідно, якщо перед Вами стоїть вибір пускача, варто визначитися:

- з номінальним струмом силових контактів (від 10 до 400А), який визначається потужністю обладнання стоїть далі по ланцюгу

- необхідно вибрати котушку керування пускачем (12В, 24В, 36В, 40В, 42В, 110В, 127В, 220В, 380В).

- наявність реле теплового захисту

- наявність корпусу IP54

- наявність додаткового обладнання

Если у Вас остаются дополнительные вопросы или необходима помощь в подбре или консультация по электрооборудованию – наши специалисты будут рады помочь Вам. При необходимости, мы можем собрать ящики управления на пускателях ПМЛ согласно Вашего технического задания.
