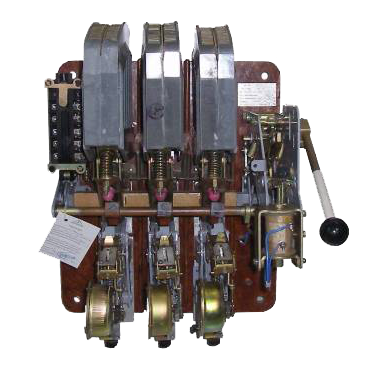

Принцип роботи вимикачів АВМ-4, АВМ-10, АВМ-15, АВМ-20
Дана стаття присвячена короткому опису автоматичних вимикачів АВМ-4, АВМ-10, АВМ-15, АВМ-20. Вона допоможе усвідомити потребу даної продукції в ревізії для більш надійної і довгострокової роботи на Вашому підприємстві.
Варто врахувати, що дані вимикачі зняті з виробництва в 1987р., а це більше 20-ти років складського зберігання. Наше підприємство професійно займається відновленням даних автоматів (гальваніка, анодування, налаштування та ін.), більше 3 років ми успішно продаємо та доставляємо їх безлічі підприємств, якість своїх робіт ми підтверджуємо гарантією 12 місяців, при необхідності проводимо перевірку.
У нас ви можете придбати такі автомати:
АВМ-4 (400А) - ціна від 7 200 грн;
АВМ-10 (1000А) - ціна від 9 000 грн;
АВМ-15 (1500А) - ціна від 21 600 грн;
АВМ-20 (2000А) ціна від 22 000 грн.
Купити автоматичні вимикачі АВМ можете замовивши на сайті або зв'язавшись з нами за телефонами:: (056) 761-76-77, (097) 708-23-79, (093) 542 29 35.
Автоматичні вимикачі АВМ - принцип роботи:
Вимикачі мають два положення комутаційних:
- Включене;
- Неактивний.
Включення і відключення вимикачів може здійснюватися ручним безпосереднім приводом або ручним дистанційним приводом залежно від виконання вимикача. Дистанційне включення здійснюється електродвигунні приводом, а дистанційне відключення — незалежним розчеплювачем або мінімальним розчеплювачем (якщо він працює як відключає розчіплювач). Максимальна струмовий захист здійснюється максимальним розщіплювачем, мінімальна захист (при зниженні напруги) — мінімальним розчіплювачем. Витримка часу при перевантаженнях досягається за рахунок годинникових механізмів, встановлених на максимальних расцепителях, а при струмах короткого замикання — за допомогою механічного сповільнювача расцепцтеля.
Конструкція вимикачів
Конструктивно вимикачі виготовляються в двох основних варіантах:
- стаціонарні з переднім приєднанням монтажних шин;
- висувні з втычными контактами, розташованими з задньої сторони вимикача.
Вимикачі обох виконань можуть бути: двополюсного і трехполюсными.
Вимикачі збираються на сталевих каркасах з ізольованими рейками, на яких встановлюються:
- нерухома контактна системаж;
- максимальні розчеплювача;
- блок-контакти;
- мінімальний розчіплювач;
- дугогасильні камери;
- електродвигунні привід;
- механізм вільного розчіплювання;
- підшипники головного вала.
Рухомі контакти укріплені на ізольованому валу і стикаються з нерухомими контактами при впливі на вал за допомогою приводу через механізм вільного розчеплення. Розмикання контактної системи виробляється під дією контактних пружин і відключає пружини, розташованої ліворуч від вимикача, коли механізм вільного розчеплення звільняє головний вал. Вимикачі з електродвигунні приводом мають схему управління, вузли якої змонтовані на панелі, розташованій з правої сторони вимикача .У селективних і неселективних вимикачів є два вимикаючих валика, за допомогою яких при впливом навколишнього середо виї максимальних розчіплювачів на один з них при струмах перевантаження, а на інший при струмах короткого замикання, відбувається відключення вимикача. У вимикачів без максимальних розчіплювачів є один відключає валик, за допомогою якого при впливі на нього мінімального або незалежного розчіплювачів, відбувається відключення вимикача.
За максимального струмового захисту вимикачі мають наступні виконання:
- з максимальними розчеплювачами з обернено залежною від струму витримкою часу при перевантаженнях (з годинниковими механізмами) і миттєвим спрацьовуванням при струмах короткого замикання (неселективні вимикачі);
- з максимальними розчеплювачами з обернено залежною від струму витримкою часу при перевантаженнях (з годинниковими механізмами) і з не залежною від струму витримкою часу при струмах короткого замикання (селективні вимикачі);
- без максимальних розчіплювачів. Мінімальна захист здійснюється мінімальним розчеплювачем при зниженні напруги мережі в регламентованих межах.
Стаціонарні вимикачі можуть бути:
- з ручним безпосереднім приводом (рукоятку);
- з ручним важільним приводом;
- з електроприводом.
Висувні вимикачі виконуються тільки з електроприводом.
Вони мають спеціальне механічне пристосування для укочування вимикача до повного включення втичних контактів, після того як вони при вкатывании вимикача вручну доведені до дотику з ножами розподільного пристрою. Це ж пристосування забезпечує роз'єднання втичних контактів вимикача з ножами розподільного пристрою. Вимикачі селективні і без максимальних роздільників з електродвигунні приводом мають спеціальний розчепитель, який забезпечує нормальну роботу вимикача.
Контактна система кожного полюса складається з трьох паралельно включаються пар контактів, званих голо мі 3, попередніми 2 і розривними 1.
Головні контакти виконані з міді з металокерамічними накладками: срібло-нікель (рухомі) і серебревникель-графіт (нерухомі).
Предварительные и разрывные контакты выполнены из меди (подвижные) и из металлокерамики композиции медь-графит (неподвижные). При включении выключателя вначале замыкаются разрывные, затем предварительные и, наконец, главные контакты. Размыкание контактов происходит в обратной последовательности. В момент касания разрывных контактов зазор между предварительными контактами должен быть не менее 5 мм , а в момент касания предварительных контактов зазор между главными контактами вверху должен быть не менее 2,5 мм. У включеному положенні вимикача провал головних контактів повинен бути не менше 2 мм . Розчин розривних контактів у відключеному положенні вимикача повинен бути 70ч-90 мм. При включенні розривні і попередні контакти повинні замикатися у всіх полюсах одночасно — допускається еодновременность дотику не більше 1,5 мм. Неодночасність торкання головних контактів не більше 0,75 мм Натискання на контактах здійснюється за допомогою циліндричних пружин на головних і розривних контактів, за допомогою плоскої пружини — на попередніх контактах. Контактна система відрегульована і не вимагає додаткового регулювання при монтажі.
Дугогасильні камери служать для гасіння дуги» а також для запобігання перекидання її між полюсами на корпус вимикача і на інші струмоведучі і заземлені частини розподільного пристрою. Електрична дуга, що виникла на розривних контактів, втягується в деионную решітку, що складається з ряду металевих пластин, закріплених у пластмасових перегородках. Потрапивши в решітку, дуга дробиться на велику кількість окремих коротких дуг і швидко гасне. Для ограничения выброса пламени дуги вверх в верхней части камеры установлено большое количество металлических пластинок — пламегасительная решетка. Камеры устанавливают симметрично относительно оси полюса и закрепляют винтами.
Как мы видим, схема выключателя серии АВМ представляет собой довольно сложный механизм, надежная работа каждого узла сказывается на надежности всего выключателя. Именно поэтому наше предприятие предлагает выключатели АВМ-4, АВМ-10, АВМ-15, АВМ-20 после анодировки и профессиональной настроики нашими специалистами. Качество работ подтверждено гарантией - 18 месяцев!
Спасибі, що були з нами!
