Кранові гальма ТКГ

Кранові гальма ТКГ

 Гальма ТКГ колодкове є пристроєм, що призначається для того, щоб проводити зупинку, утримання валів різних механізмів, здебільшого на підйомно-транспортних машинах, крановому обладнанні при загальмованому положенні і за умови непрацюючого приводу. Крановий гальма ткг виробляє гальмування транспортного обладнання на виробничих підприємствах, а саме на баштових і мостових кранах. Сам процех відбувається шляхом висування штока на гидротолкателе і затискання/розтиснення гальмівних колодок.

Як правило, крановий гальма ТКГ на механізм встановлюють вертикально, з умовою розміщення в горизонтальному положенні осі гальмівного шківа і підстав для фіксації гальм. Дана конструкція укомплектована гидротолкателем ТКГ, гальмівний рами і колодок.

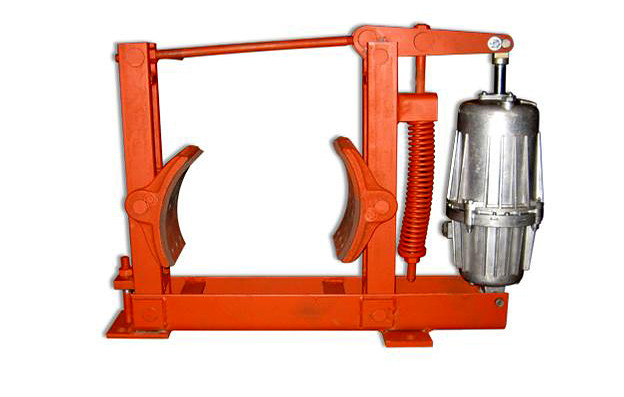

колодкові Гальма ТКГ

Наше підприємство пропонує такі різновиди колодкових гальм:

Крановий гальма ТКГ включає в себе:

  1. гідравлічного штовхача;
  2. механічної складової.

Характеристики і визначення гальма ТКГ

Якщо говорити про умовному позначенні гальма, то слід розглянути його структуру, припустимо, що вона позначається наступними параметрами: ТКГ-Х1 Х2, де:

  • «ТК» - позначення колодкового гальма,
  • «Г» - позначення виду приводу, в даному випадку використовується електрогідравлічний штовхач ТЕ,
  • «Х1» - визначення діаметра гальмівних шківів, вимірюється в міліметрах,
  • «Х2» - позначення кліматичного виконання, а також категорії розміщення.

Таким чином, представлена маркування допомагає краще розібратися в самому пристрої.

Застосування гальма ТКГ

Сферу застосування кранового гальма ТКГ визначають за типами штовхачів, використовуваних для приводів колодок.  Як правило, широко використовуються гальма для сфери металургійної промисловості, для гірничодобувних комплексів, у сфері хімічної промисловості, а також у будівництві.

У нас на сайті ви зможете купити гальма ТКГ за вигідною і демократичною ціною.  Широкий асортимент товару до ваших послуг, у нас є гальмо ТКГ 200, 300, 400, 160, колодкове, крановий. Гальмо типу ТКГ відповідає ГОСТу і пройшов відповідну сертифікацію, тому, купуючи його у нас ви вибираєте якісний товар.

Принцип роботи гальма ТКГ

Перш, ніж говорити про принцип роботи, потрібно розібратися в самому пристрої приладу. Так, гальма складається з таких деталей, як: підставка, штовхач, система важелів, пружина, шток, гвинти для регулювання, колодки.

Коли штовхач знаходиться в неробочому стані, то під впливом важільних пружин механізм присуває колодки на поверхню гальмівних шківів.

Якщо включити штовхач, то за допомогою поршня штоки висуваються вгору, важелі звільняються від впливу на них пружин, вони розходяться і розгальмовуються шків.  Процес розгальмовування завершується за умови, що шток штовхача зміг досягти верхнього крайнього положення.  Дані штовхача, які встановлені на гальмі, визначають такі параметри як: показники режиму роботи штовхача ТКГ, допускаемое кількість включень, марку масла для певної температури навколишнього простору.

Технічні характеристики гальм ТКГ

Не допустимо здійснювати такі дії під час експлуатації приладу:

  • Змащувати шарніри.

  • Регулювати гальма.

  • Підтягувати болти.

  • Заливати робочу рідину в штовхач.

  • Заміряти виходи штока на штовхачі, а також – заміряти відходи колодок.

Технічні показники гальма ТКГ можуть включати в себе наступні значення:

  • Тип конструкції – електрогідравлічний привід і механічна частина.

  • Розташування гальма – вертикально.

  • Розташування на осі гальмівних шківів – горизонтально.

  • Допускається застосування в умовах пожежо - і вибухобезпечною середовища.

  • Якщо прилад функціонує на відкритому повітрі, то застосовується спец захист – кожух, який захищає від попадання вологи і сонячних променів.

  • Класифікація кліматичного виконання – категорія «У» «2».

  • Показник відносної вологості повітря – 80 відсотків при температурі 20 градусів за Цельсієм.

  • Рабочий диапазон температур составляет показатель от минус 40 до плюс 40 градусов по Цельсию.

  • Показатель для рабочего напряжения – 380 В.

  • Показатель для частоты тока составляет 50 ГЦ.

  • Конструктивное решение для крановых тормозов содержит большой диапазон тормозных элементов, это возможно, благодаря оборудованию на них толкателя разной конфигурации.

  • Не допускается содержание в окружающей среде газов или испарений.

Власне, характеристики гальма ТКГ можна визначити по таких складових:

  1. Показник розрахункового гальмівного моменту повинен становити близько 300Н.
  2. Гальмівний шків, його діаметр становить близько 200 міліметрів.
  3. Потужності, які споживаються, дорівнюють 160 ВТ.
  4. Вид струму – змінний, з частотою 50 ГЦ.
  5. Показник напруги становить 220-380 Ст.
  6. Показник номінального зусилля на штоках електричного гидротолкателя становить близько 300 Н.
  7. Время, необходимое для наложения колодок, составляет не более, чем 0,2 секунды.
  8. Показатель хода штока для электрического гидротолкателя составляет значение около 30-50 миллиметров.

Для того, чтобы тормоз ТКГ прослужило долгое время, нужно придерживаться таких несложных правил:

  • Тормоза поставляют уже з заполненными рабочей жидкостью, в данном случае это трансформаторное масло, толкателями.

  • Менять трансформаторное масло в приборе рекомендуется не реже одного раза в год.

  • Если шток толкателя достигает предельных показателей для хода по причине изношенных накладок, то тормоз нужно вновь отрегулировать.

  • Накладки, как правило, меняют при последующих износах.

  • Если упоминать о шарнирных соединениях на тормозе, то их нужно время от времени смазывать в процессе проведения плановой работы.

Меры предосторожности:

  • подключение и отключение толкателя производиться при обесточенной сети;
  • ввод кабеля после, подсоединения гидротолкателя, должен быть закрыт крышкой;
  • запрещена эксплуатация ТКГ при открытой крышке коробки выводов;
  • максимальное сопротивление между болтом заземления и корпусом должно составлять не более 0,1 (Ом).

Таким образом мы видим, что для того, чтобы прибор работал долго и надежно, его нужно осматривать на предмет поломки.  Для того, чтобы вы были всегда уверены в качестве приобретенного тормоза, мы советуем его купить на нашем сайте, так как мы работаем только с проверенными производителями.

 Купить тормоза ТКГ по выгодной цене можно у нас на сайте с доставкой по всей территории Украины. Технически обслуживаем тормоза, делаем поверку и осуществляем плановый ремонт всех видов
