Вимикачі ВУ

Кінцеві вимикачі ВУ

 Кінцевий вимикач ВУ (він же шляховий або кінцевий) – це комутаційний прилад, який використовують для автоматичного управління, виконання певних операцій (сигналізація, блокування) на приладах/верстатах/електричних механізмах. Встановлюється ВУ для контролю окремої частини всієї машини (підйом крана, подача сигналізації і тд). Сфер застосування кінцевих вимикачів дуже багато: машинобудування, авіабудування, підйомні механізми і тд. Кінцевий вимикач ВУ, призначений для комутації ланцюгів електричного струму, під змінним і постійним струмом. Включення кінцевого вимикача ВУ реалізується обертовими частинами механізмів, які пов'язані з вимикачем зубчастими колесами. Призначений для роботи в тривалому, уривчасто-тривалому та повторно-короткочасних режимах.

Типи і види вимикачів ВУ

Дифференцироватьконцевой вимикач можна за багатьма критеріями. По-перше, їх розрізняють за ступенем захисту від негативного впливу зовнішніх факторів (відкриті, із захистом від бризок, вибухів та ін). За способом включення/вимикання можна виділити такі види кінцеві вимикачі, як:

  • важільні з роликом;
  • натискні з штовхачем;
  • зі штифтом і тд.

Кінцеві вимикачі можуть бути безконтактними, механічними і магнітними (в залежності від способу включення). Безконтактні в свою чергу розрізняють на ультразвукові, індуктивні, оптичні і тд.

В основному ці апарати оснащені двома парами контактів (2р+2з).  Замкнута контактна група контролює підключення і подачу сигналів. Розімкнена пропускає сигнал після спрацювання ВП. Сьогодні всі кінцеві вимикачі виготовляються у відповідності з нормативами державного стандарту ГОСТ 52565-2006, а також IEC 60947-5-1 (міжнародна система стандартів)

Габаритні і настановні розміри вимикачів ВУ:

Габаритні розміри кінцевого вимикача ВУ150

Самі «ходові» серед усього асортименту це кінцеві вимикачі:

Розшифровка структури умовного позначення вимикачів ВУ:

  • ВУ ― різновид приводу, ручний вимикач;
  • х ― кількість ланцюгів комутації;
  • хх ― редукторний передавальний показник;
  • М ― модернізоване виконання.

Параметри і характеристики кінцевих вимикачів ВУ:

  • Номінальний струм при тривалому режимі: 10 Ампер;
  • Номінальний включається струм: 50 Ампер:
  • Незалежні лінії електричні;
  • Робоча напруга: ~380 Вольт і =220 В.
  • Вага: 1,5 кг
  • ВУ-150А(виключатель крайнього положення) важить всього 6кг. Призначений кінцевий вимикач для роботи в мережі з напругою не більше 500 У. Встановлюють його на підйомних пристроях різного призначення. Також є типононминалы ВУ-150М в маркуванні. А та М на індекс модернізації. В даному випадку особливість перемикача полягає в тому, що для його спрацьовування вал повинен зробити замість нього обороту кілька. Це робить його універсальним і розширює функціонал, але коммутіруют вони тільки один ланцюг. Використовують ВУ цієї моделі не тільки як вимикач, але і обмежувач.
  • ВУ-250А та ВУ-250М – функціонал пристроїв більш розширено, вони комутують два ланцюги. Встановлюють в кранах, підйомниках і тд. Відрізняються габаритами і настановними розмірами, принцип роботи у них ідентичний, тому вони фактично взаємозамінні. У механізмі під час роботи з'єднуються приводи валу і контактного колеса через черв'ячну пару. Рух вала провокують рухомі механізми крана через змінну передачу, шестерні або муфту.

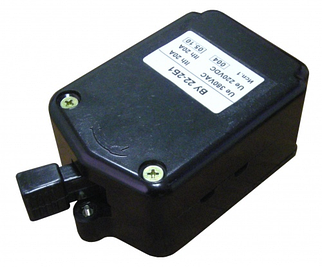

  • ВУ-222 складається з системи контактів і редуктора. Особливість конструкції наступна: є вал, на якому встановлені черв'ячні колеса, на них фіксуються замикаючі і тих, що розмикають контакти у вигляді шайб. Запуск відбувається при обертанні рухливих елементів.Працює апарат в трьох режимах (тривалий, переривчасто тривалий і поворотний короткочасний).

 Замовити і купити вимикач кінцевий ВУ, вимірники та інші електротехнічні пристрої за кращими цінами ви можете у нас.  Всі товари ми зберігаємо на особистому складі, тому організовуємо швидку доставку в разі аварійного ремонту. Співпрацюємо з фізичними та юридичними особами, надаємо необхідну технічну документацію і гарантію від виробника. Завжди раді допомогти в підборі ВУ, проконсультуємо, розповімо особливості експлуатації і тд (досвід роботи більше 10 років). Сьогодні проводиться багато типономиналов цих пристроїв, і всі вони є в нашому інтернет-магазині. Купити ВУ ви можете на нашому сайті онлайн з доставкою по всій Україні.
